Mit 3D-Scan die Realität in die digitale Welt transformieren

Mittels moderner 3D-Scan Technik transformieren wir die Realität in die digitale Welt. 3D-Scan ist eine Technik mit der reale Objekte und Umgebungen zu digitalen Messdaten im dreidimensionalen Raum verarbeitet werden können. Diese Daten werden auch Punktwolken genannt. Die Punktwolken sind die Ergebnisse aus den berechneten und verarbeiteten 3D-Scans. Sie lassen sich bereits für erste Messungen oder Visualisierungen nutzen oder können zu 3D-Modellen weiterverarbeitet werden.



Von Photogrammetrie bis 3D-Laserscan

Im Bereich der modernen 3D-Scan Technik gibt es aktuell verschiedene Technologien um Objekte und Umgebungen zu digitalisieren. Von hochauflösender Photogrammetrie über submillimetergenaue 3D-Laserscans hin zu Photogrammetrie auf Basis von Drohnen und Luftbildern oder schnellem Mobile Mapping  bieten wir Ihnen ein Rundumpaket für ein optimales Endprodukt. Wir sind nicht festgelegt auf eine spezielle 3D-Scan Technik, sondern können für jeden Kundenwunsch individuell auf Ihre Bedürfnisse eingehen. Mit dem höchsten Anspruch an Genauigkeit und Qualität wählen wir für Ihr Projekt die passende Technik.



Vor- und Nachteile einzelner 3D-Scan Techniken

Jede einzelne der genannten 3D-Scan Techniken besitzt seine Vor- und Nachteile. Mit 3D-Laserscan lassen sich sehr schnell große Dimensionen millimetergenau scannen, wohingegen die Photogrammetrie besonders durch seinen Fotorealismus punktet. Beide Techniken lassen sich aber natürlich auch miteinander kombinieren um optimale Ergebnisse zu erzielen. Unsere Aufgabe und unser Wunsch ist es auf Basis unserer langjährigen Erfahrung im Bereich des 3D-Scans die bestmögliche Technik für Ihr Projekt zu empfehlen. Selbstverständlich haben wir dabei immer auch ein Auge auf den Kosten-Nutzen-Faktor .

Interessiert wie das ganze bei uns im Einsatz aussieht ?
Auf unseren Social Media Kanälen und im speziellen Instagram geben wir Eindrücke aus unserem täglichen Projekt- und Tagesgeschäft.



3D-SCAN TECHNIKEN IM VERGLEICH

3D-Laserscan Terrestrisch für 3D Aufmaß

3D-Laserscan - TLS

    • Genauigkeit95%
    • Schnelligkeit70%
    • Objektgröße90%
    • Fotorealismus50%

TLS - KURZ ERKLÄRT:

Was ist Terrestrisches Laserscan (TLS) ?
Das Terrestrische Laserscanning ist eine besonders präzise 3D-Scanmethode. Hier werden von einer festen Position Laserstrahlen auf Oberflächen gerichtet und Messungen mit einer Abweichung von nur +/-2 Millimetern ermöglicht. Dabei wird die höchstmögliche Anzahl an Messpunkten auf der Oberfläche erfasst.
TLS vor Ort
Um größere Areale oder verwinkelte Gebäude aufzunehmen, sind viele unterschiedliche Standpunkte zur Vermessung notwendig. Hier zu sehen als schwarze Kreise. Jeder Kreis ist eine einzelne Scanposition.
Die Nachbearbeitung
Die Daten dieser einzelnen Standpunkte werden am Ende zu einer Messdaten-Punktwolke zusammengefügt. Dadurch erhält man eine Vielzahl von Messpunkten, die die Umgebung von teils sehr großen Gebäuden und Arealen millimetergenau abbilden.
Geometrie und Farben
Durch zusätzliche fotografische Panorama-Aufnahmen kann diese Punktwolke farblich eingefärbt werden und man erhält ein realistisches digitales Abbild der Realität in Form unzähliger farbiger Punkte.
Drohne Fotogrammetrie

Photogrammetrie / Luftbildaufnahmen

    • Genauigkeit80%
    • Schnelligkeit50%
    • Objektgröße50%
    • Fotorealismus100%

PHOTOGRAMMETRIE - KURZ ERKLÄRT:

Was ist Photogrammetrie?

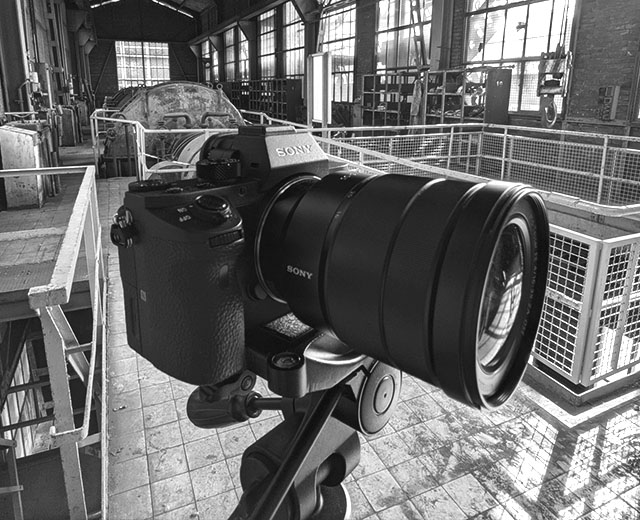

Bei der Photogrammetrie werden Daten von Umgebungen oder Objekten mit einer Fotokamera ermittelt. Dabei werden mit der Kamera viele Bilder aus unterschiedlichen Blickwinkeln und Positionen des Scan-Ziels aufgenommen. In einem weiteren Schritt werden die sich übereinstimmenden Bildpunkte über Algorithmen in einer Photogrammetrie-Software berechnet und ausgerichtet.
Berechnung von 3D-Modellen
Die Photogrammetrie-Software berechnet die genaue Position und Form von Objekten, indem sie die Beziehungen zwischen den erkannten Bildpunkten analysiert. Diese Bildpunkte bilden die Grundlage für ein 3D-Modell. Bei diesem Verfahren ist der Rechenaufwand größer als bei anderen 3D-Scantechniken, weil die Daten nicht in Echtzeit, sondern erst im Nachhinein berechnet werden.
Luftaufnahmen

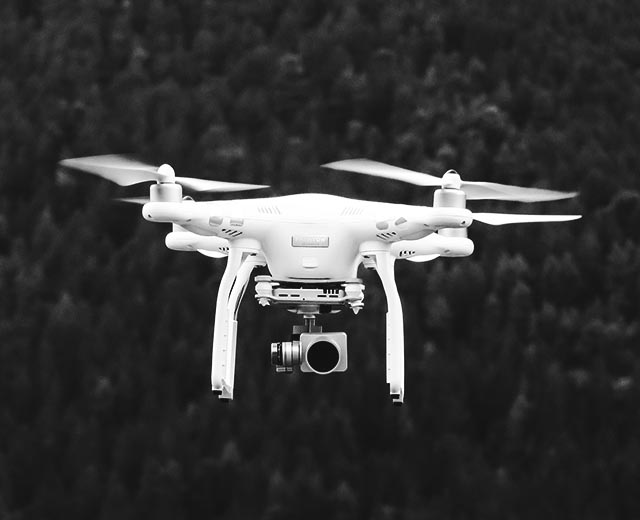

Die Bilder können sowohl vom Boden aus (terrestrisch) als auch aus der Luft mit einer Drohne oder einem Flugzeug aufgenommen werden. Luftaufnahmen ermöglichen es uns, große Areale abzufliegen und zu digitalisieren. Sie sind besonders nützlich für schwer zugängliche Orte.
Fotorealistische Ergebnisse
Durch Photogrammetrie lassen sich aufgrund der hohen Bildauflösung besonders realistische Ergebnisse erzielen. Für besonders exakte Ergebnisse im Bereich der Visualisierung empfehlen wir die Photogrammetrie-Daten mit einem 3D-Laserscan zu ergänzen.
Mobile Mapping

Mobile Mapping

    • Genauigkeit40%
    • Schnelligkeit90%
    • Objektgröße90%
    • Fotorealismus30%

MOBILE MAPPING - KURZ ERKLÄRT:

Was ist Mobile Mapping?
Das Mobile Mapping ist eine 3D-Scantechnik, die es ermöglicht, in Bewegung 3D-Daten einer Umgebung in Echtzeit zu erfassen. Der Scan-Operator benötigt bei dieser Technik keine festen Standpunkte und das Gerät kann wie eine Art Rucksack mitgetragen werden. Er muss sich lediglich zwischendurch auf bestimmte Ankerpunkte referenzieren. Diese Ankerpunkte sollten separat eingemessen werden.
Sensorbasierte Bewegungsanpassung
Während sich der Scan-Operator in der Umgebung bewegt, verändert sich seine Position. Jede Veränderung wird von verschiedenen Sensoren registriert. Die 3D-Karte wird kontinuierlich angepasst mit dem sogenannten SLAM-Algorithmus.
Orientierung durch SLAM
SLAM steht für "Simultaneous Localization And Mapping" oder auf Deutsch "Simultane Lokalisierung und Kartierung". Dabei werden die erfassten Sensorinformationen, Bewegungsdaten und Schätzungen zur Position des Scan-Operators kombiniert. Auf diese Weise ist es beim Mobile Mapping möglich, in Echtzeit eine Karte der Umgebung zu erstellen.
Schnelligkeit vs. Genauigkeit
Das Mobile Mapping ermöglicht eine schnelle Messung. Die Genauigkeit der Messung liegt jedoch bei +/- 2 cm. Der Grund: Die Bestimmung der Bewegung des Scanners zwischen zwei Messungen ist nie exakt. Da sich die Berechnungen der Positionen nach jeder Bewegung aufeinander beziehen, besteht die Gefahr, dass die ermittelte Position des Gerätes immer weiter von der Realität abweicht.
