Gebläsehalle Landschaftspark
3D-Bestandsdokumentation der historischen Veranstaltungsstätte "Gebläsehalle" im Landschaftspark Duisburg-Nord
Kunde
Datum
Datenaufnahme : Sommer 2018
Modellierung : Winter 2021 / 2022
Fakten:
UAV Befliegung
Terrestrisches 3D-Laserscan
BIM Ready Bestandsmodell
3D Event Planung
Brandschutz- & Rettungswegplanung
Beschreibung:
Für die Gebläsehalle im Landschaftspark Duisburg-Nord haben wir eine präzise digitale Bestandsdokumentation als belastbare Grundlage für Eventplanung, Brandschutz, Rettungswegeplanung und Sanierungsmaßnahmen erstellt. Ziel war es, die komplexe historische Veranstaltungsstätte mit ihren besonderen räumlichen und technischen Gegebenheiten so zu erfassen, dass der Bestand nicht nur dokumentiert, sondern unmittelbar für Planung und Betrieb nutzbar wird.
Was ist die Gebläsehalle im Landschaftspark Duisburg-Nord?
Die Gebläsehalle zählt zu den bekanntesten Eventlocations im Ruhrgebiet und lebt von ihrem unverwechselbaren industriellen Charakter. Historische Maschinen, komplexe Raumzuschnitte, feste Einbauten, Höhenversprünge und unebene Bodenflächen schaffen eine außergewöhnliche Atmosphäre, erhöhen aber zugleich die Anforderungen an jede Form von Planung. Gerade bei Veranstaltungslogistik, Besucherführung, Sicherheitskonzepten und temporären Aufbauten reicht eine vereinfachte Bestandsaufnahme oft nicht aus. Gefragt ist eine digitale Datengrundlage, die den realen Bestand exakt abbildet und auch in schwierigen Details verlässlich nutzbar bleibt.
Wie funktioniert eine 3D-Bestandsdokumentation einer historischen Veranstaltungsstätte?

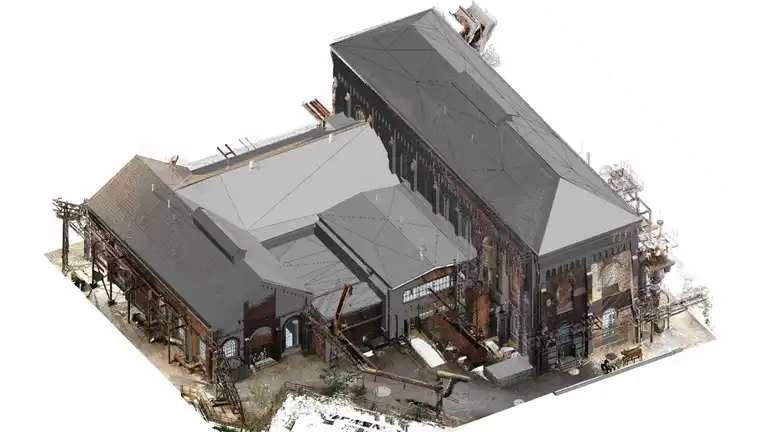

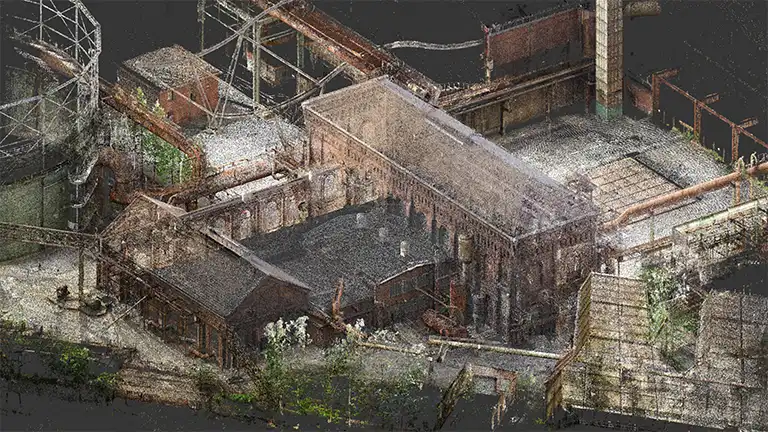

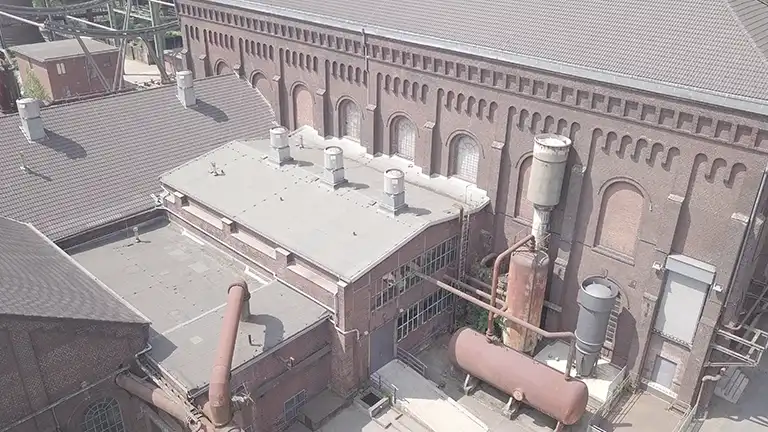

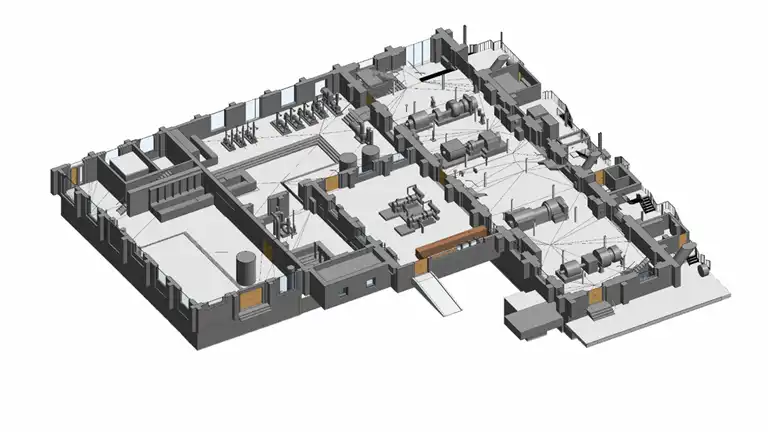

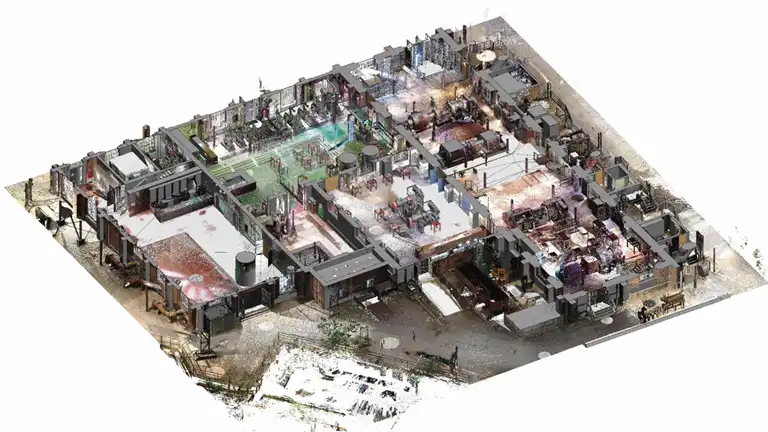

Für die Erfassung des Gebäudekomplexes haben wir terrestrisches 3D-Laserscanning mit UAV-gestützter Photogrammetrie kombiniert. So konnten Innenräume, Außenbereiche, Dachflächen und schwer zugängliche Strukturen vollständig und präzise aufgenommen werden. Aus den zusammengeführten Scandaten entstand ein konsistenter digitaler Datenbestand als Grundlage für die weitere Modellierung. Auf dieser Basis haben wir die Bestandsdaten zu einem BIM Ready 3D-Architekturmodell in Autodesk Revit weiterverarbeitet und daraus zusätzlich 2D-Bestandsunterlagen wie Grundrisse, Ansichten und Schnitte abgeleitet. Damit wurde aus dem reinen 3D-Aufmaß eine strukturierte digitale Planungsgrundlage, die sowohl für modellbasierte BIM-Prozesse als auch für klassische Planungsabläufe direkt einsetzbar ist.
Das Besondere hieran: Bereits im Jahr 2018 haben wir das Gebäude 3D vermessen. Erst 3 Jahre später haben wir auf Basis dieser Daten ein Bestandsmodell erstellt. Das zeigt: Eine solide digitale 3D-Bestandsaufnahme kann auch Jahre später noch eine wertvolle Grundlage für weitere Planungen sein.
Was ist der Mehrwert einer 3D-Bestandsaufnahme?
Der konkrete Mehrwert zeigte sich in der weiteren Nutzung der Daten durch den Kunden. Die digitalen Bestandsdaten dienten als Grundlage für die Brandschutz- und Rettungswegeplanung, für Sanierungsarbeiten und für die aktive Eventplanung in 3D. Planungen konnten dadurch deutlich genauer, effizienter und realistischer durchgeführt werden, weil räumliche Hindernisse und Besonderheiten frühzeitig sichtbar waren. Gerade in historischen Industriegebäuden helfen exakte 3D-Scans und BIM-Modelle dabei, jede Bodenunebenheit, jedes Einbauteil und jede im Raum stehende Maschine in der Planung zu berücksichtigen. So lassen sich Risiken reduzieren, Abstimmungen vereinfachen und Entscheidungen fundierter treffen.
Kundennutzen von 3D-Bestandsdokumentation für historische Veranstaltungsstätten
- Mehr Planungssicherheit durch eine präzise digitale Bestandsgrundlage für Eventplanung, Brandschutz und Sanierung
- Bessere Umsetzbarkeit im komplexen Bestand dank exakter Erfassung von Maschinen, Engstellen, Höhenversprüngen und Bodenunebenheiten
- Langfristig nutzbare Datenbasis mit BIM Ready 3D-Modell und abgeleiteten 2D-Plänen für weitere Planungs- und Betriebsprozesse
Zusammenfassung
Das Projekt zeigt exemplarisch, wie aus präziser 3D-Bestandserfassung ein strategisch nutzbarer digitaler Zwilling für komplexe Bestandsimmobilien entsteht. Die Gebläsehalle wurde nicht nur vermessen, sondern als real nutzbare Planungsgrundlage digital weitergedacht. Genau darin liegt der Unterschied zwischen einer reinen Aufnahme und einer BIM Ready Bestandsdokumentation: Der Bestand wird nicht nur sichtbar, sondern für Betrieb, Sicherheit, Sanierung und Veranstaltungsplanung dauerhaft nutzbar gemacht.
