3D-Bestandsdokumentation für
Serielle Sanierung
Die digitale Grundlage für Serielle Sanierung
3D-Laserscan | Mobile Mapping | UAV Befliegung | 3D-Modellierung für BIM
14 Millionen Gebäude warten auf Sanierung. Serielle Verfahren können die Quote verdreifachen, aber nur, wenn die Maße stimmen. Wie maßgenaue 3D-Bestandsdokumentation zum entscheidenden Enabler wird.
Was ist Serielle Sanierung ?
Definitionen
Weiterführende Links

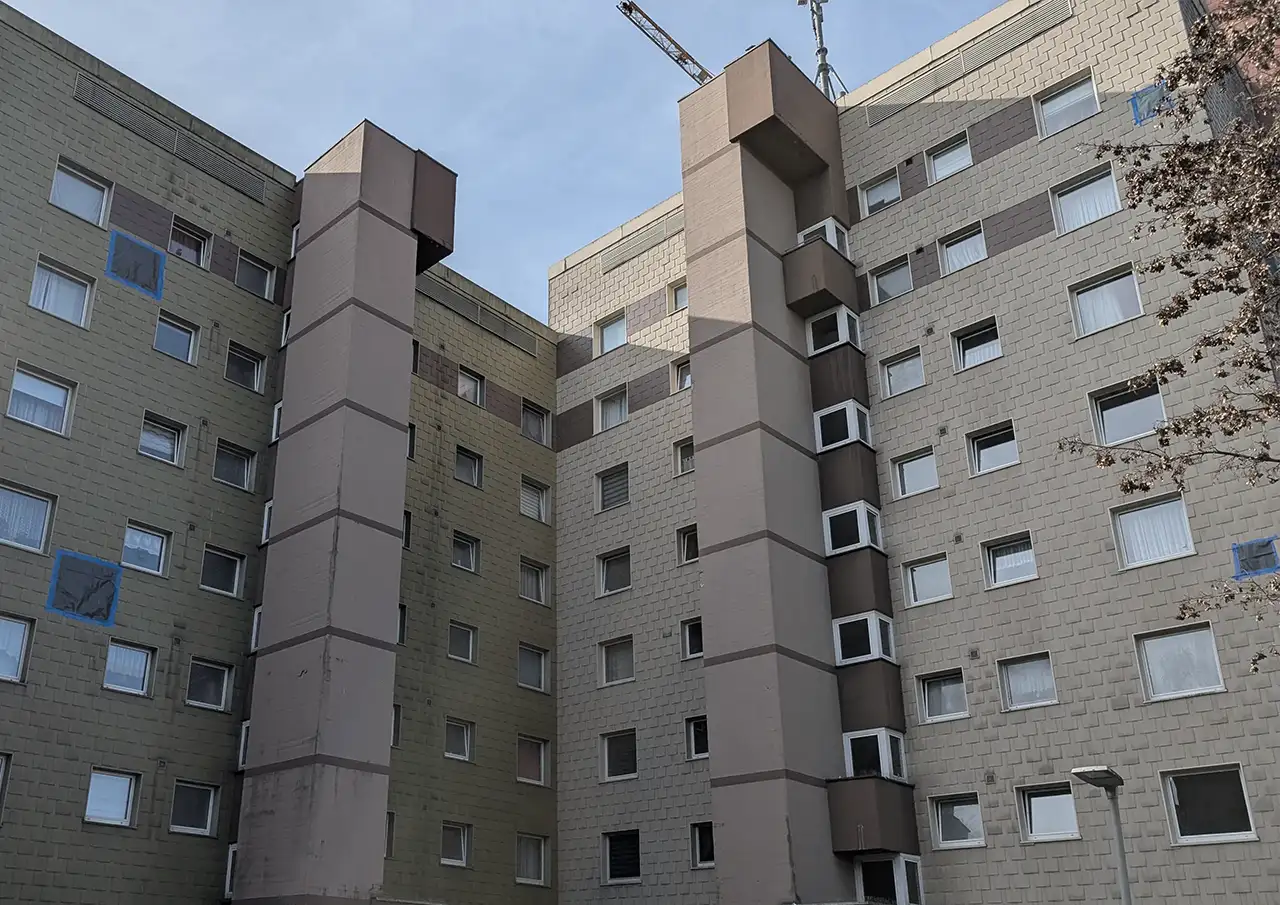

Warum Serielle Sanierung an fehlenden Daten scheitert
Deutschland hat ein strukturelles Problem: Die überwiegende Mehrheit der knapp 20 Millionen Wohngebäude wurde vor der ersten Ölkrise gebaut und befindet sich in den Energieklassen D bis H. Der Gebäudesektor ist für rund 30 Prozent des deutschen Energieverbrauchs verantwortlich und die Sanierungsquote sinkt, statt zu steigen.
Die serielle Sanierung gilt als die vielversprechendste Antwort auf diesen Stau: Fassaden- und Dachelemente werden industriell vorgefertigt und in kurzer Bauzeit montiert. Bis zu 80 Prozent der Arbeit findet in der Werkshalle statt, nicht auf der Baustelle. Die dena-Evaluation vom Oktober 2025 belegt, dass sich die Bauzeiten halbiert und die Kosten um rund ein Drittel gesenkt haben.
Doch das Verfahren hat eine entscheidende Voraussetzung, die in der Praxis regelmäßig übersehen wird: Vorgefertigte Elemente müssen auf den Millimeter passen. Und genau hier liegt das Problem.
3D-Bestandsdokumentation für die Serielle Sanierung
Probleme
- keine oder veraltete Bestandspläne
- keine digitale Grundlage für industrielle Vorfertigung
- Jede Fachplanung misst selbst -> hoher Aufwand
- Ungenaue Maße führen zu Planungsfehlern
Lösung: 3D-Bestandsdokumentation
- maßgenaue Datengrundlage durch 3D-Scan
- 3D-Punktwolke als Single Source Of Truth
- Digitale Schnittstellen zu allen Gewerken
- Kaum Vor-Ort-Termine notwendig
Was bringt eine 3D-Bestandsdokumentation?
Das größte Effizienzproblem bei konventionellen Sanierungen ist nicht die Bauausführung, es ist die Informationslogistik. Jedes Gewerk misst selbst, kommuniziert separat, arbeitet mit unterschiedlichen Planständen. Unsere Bestandsdokumentation mit der BIM Methodik dient als strategisch nachhaltige und langfristige Datengrundlage für die Zukunft.
Planungszeit halbiert
Ein Scan-Tag ersetzt 2–3 Wochen manuelle Aufmaßarbeiten durch mehrere Gewerke. Alle Daten auf einmal und dafür kein doppeltes Messen, kein Telefonieren. Alle Daten liegen jederzeit digital zum Nachschauen bereit.

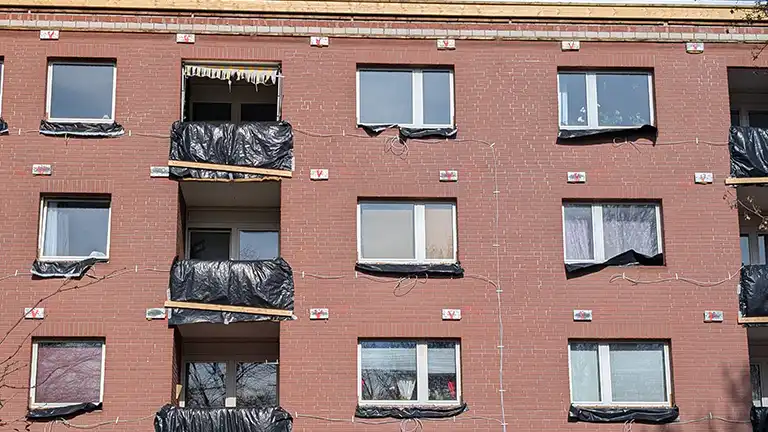

Passgenaue Vorfertigung
Fassadenfertiger erhalten CNC-fähige Daten direkt aus dem Modell: Breiten, Höhen, Leibungstiefen, Balkonabstände. Wir liefern die Datengrundlage im gewünschten Format für die Werksplanung.
Kostensicherheit
Überraschungen auf der Baustelle sind die teuerste Variante. Präzise Bestandsdaten reduzieren Nacharbeiten und Bauzeitverlängerungen dramatisch.
Skalierbar auf Quartiersebene
Bei seriellen Sanierungsprojekten mit 10, 20 oder 50 baugleichen Gebäuden amortisiert sich der Scan-Aufwand exponentiell.
Langlebige digitale Datenbasis
Das Gebäudemodell ist nicht nur für die Sanierung nützlich, sondern es bleibt als digitaler Zwilling bestehen: für Facility Management, spätere Umbauten, Wartung. Der Bauherr zahlt zu Beginn nicht nur für ein Aufmaß, sondern für ein strategisch nachhaltiges Immobilienmanagement.
Der Prozess der 3D-Bestandsdokumentation
Unsere langjährige Expertise in verschiedensten Disziplinen der 3D-Bestandsdokumentation macht uns zum vertrauensvollen Partner für Ihr Sanierungsvorhaben. Wir sind deutschlandweit im Einsatz und haben nicht nur das Wissen, sondern auch die Expertise für eine auf Serielles Sanieren zugeschnittene Bestandsdokumentation.
1. Vorbereitung
Abstimmung mit Auftraggeber, Wohnungsbaugesellschaft oder Projektentwickler: Umfang, Gebäudetyp, erforderliche Ausgabeformate. Definition der Genauigkeitsanforderungen je nach Sanierungsverfahren.
2. Bestandsaufnahme
Je nach Projekt entscheiden wir uns für eine Kombination aus verschiedenen Vermessungstechniken wie Terrestrisches 3D-Laserscanning, Mobile Mapping, UAV Befliegung und tachymetrischer Einmessung, um die gewünschten Genauigkeiten gewährleisten zu können.

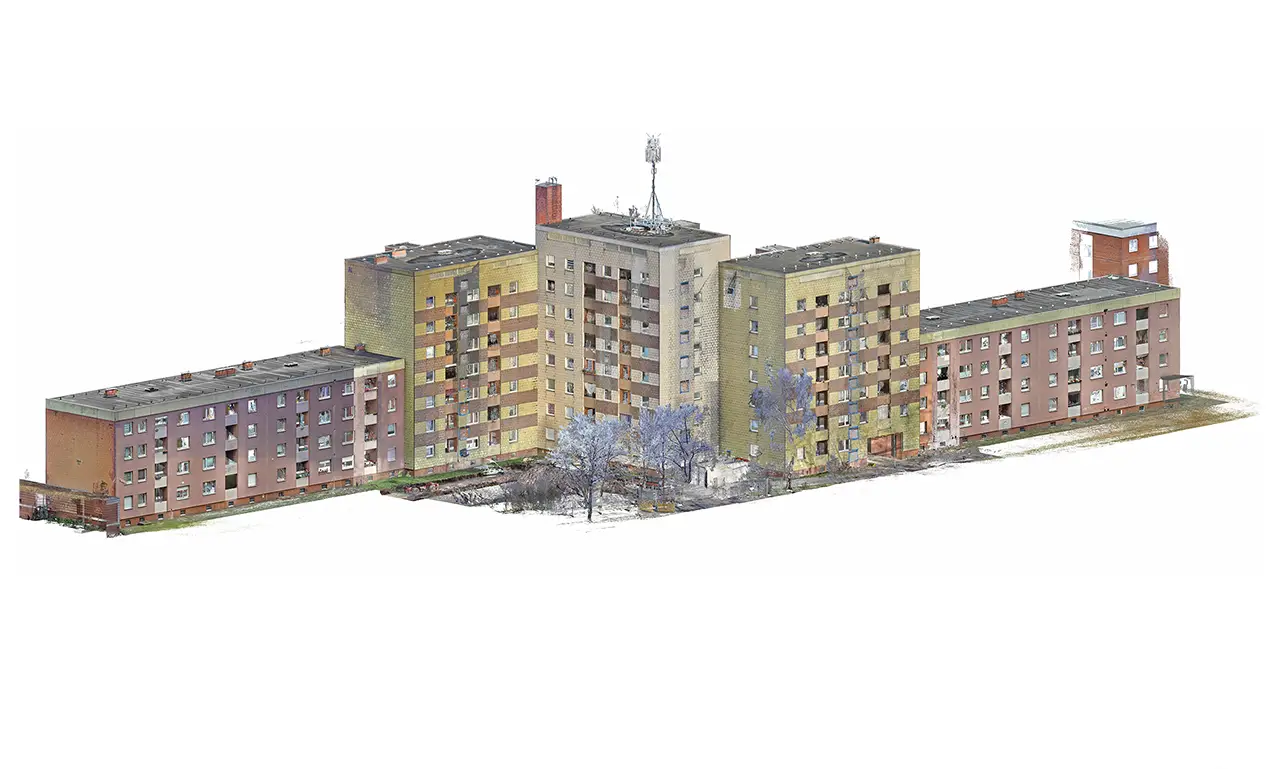

3. Punktwolkenregistrierung & Qualitätssicherung
Zusammenführung aller Scandaten zur georeferenzierten Gesamtpunktwolke. Automatische Überprüfung auf Lücken und Messabweichungen. Bereitstellung im Format .e57, .rcp oder anderen Formaten nach Absprache.

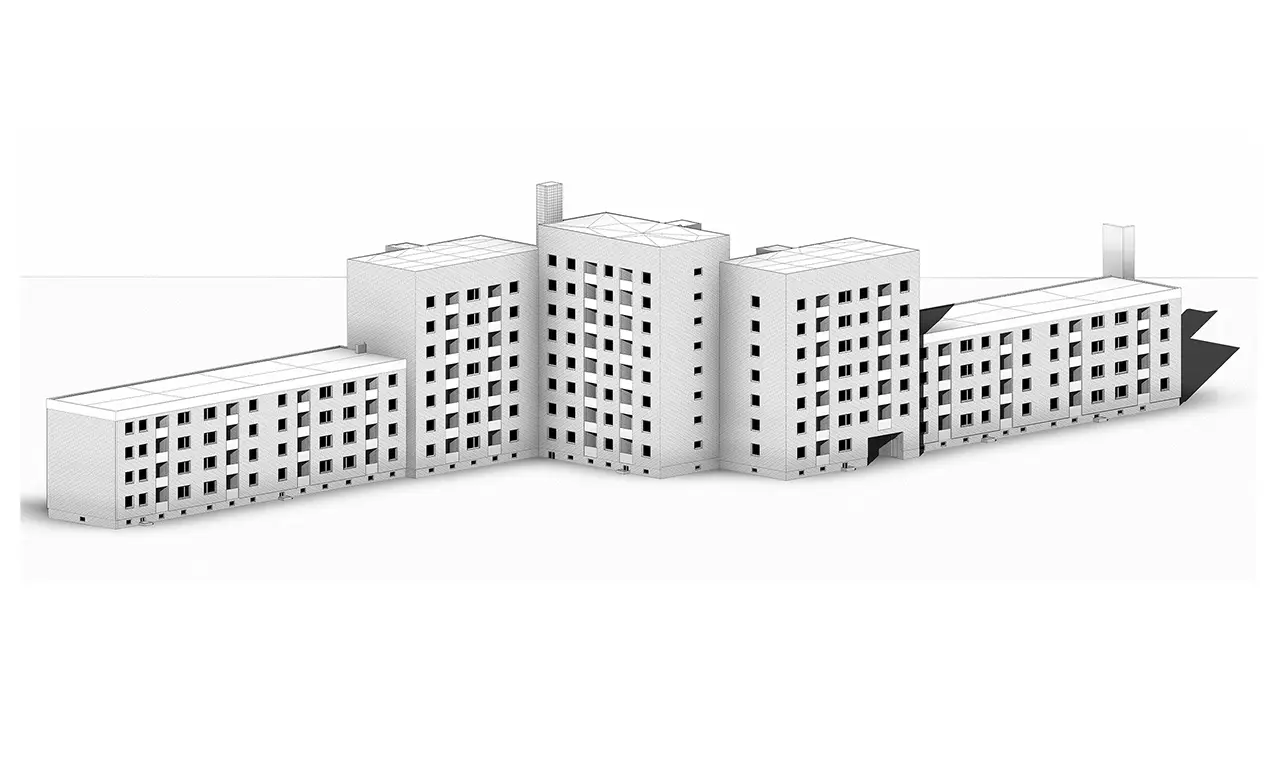

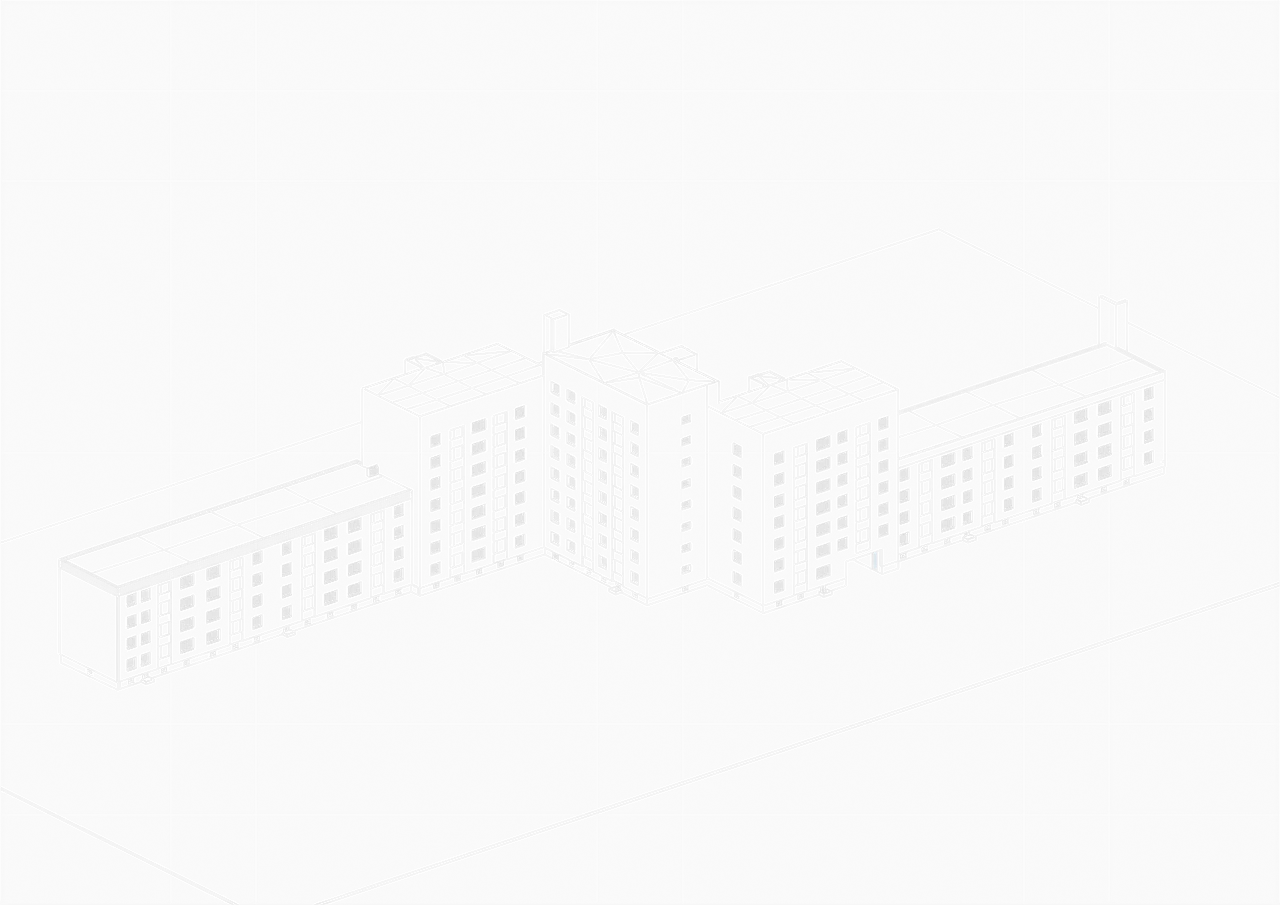

4. (BIM-Ready) 3D-Bestandsmodellierung
Ableitung eines maßgenauen BIM-Ready-Modells aus der Punktwolke: Wände, Öffnungen (Fenster, Türen), Balkone, Dachüberstand, Leitungsführung. Modellierung in Revit oder Archicad und Datenaustausch nach Absprache je nach Kundenwunsch.

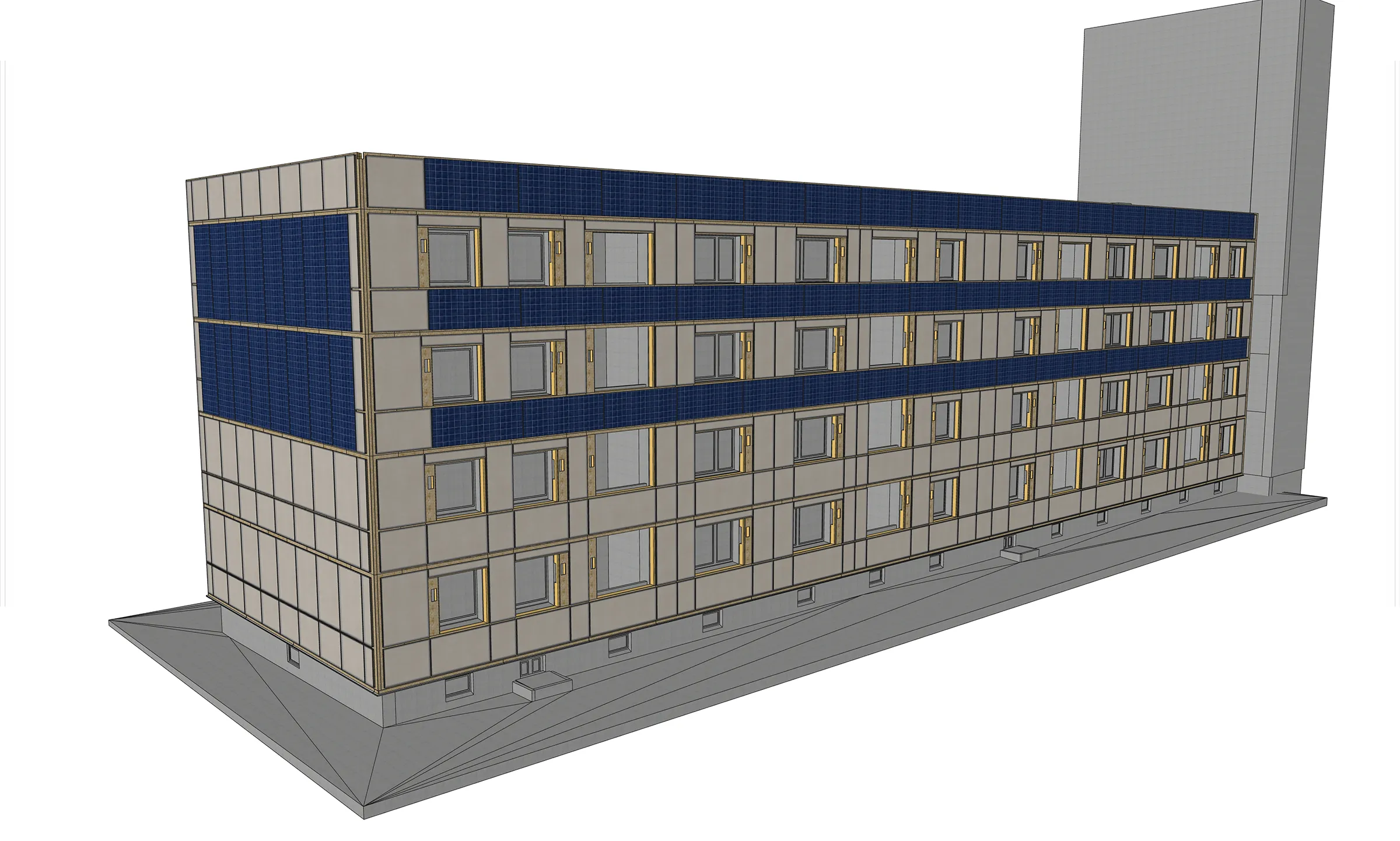

5. Fachplanerspezifische Ausgaben
Wenn gewünscht exportieren wir auf Basis des Modells 2D-Ansichten, Fassadenabwicklungen und Schnitte für Fassadenfertiger, Grundrisse und Schnitte für Energieberater und Förderantrag (BEG), attribuieren das 3D-Modell und exportieren es in gewünschten Formaten.
6. (Visualisierung)
Wenn gewünscht erstellen wir vorab für Kunden, Bauherren und die Öffentlichkeit auch fotorealistische Visualisierungen für die Entscheidungsfindung und spätere Zeitersparnis bei der Wersplanung.
